Trong hầu hết các hệ thống đường ống công nghiệp, từ cấp nước, hơi nóng, PCCC đến dầu khí hay hóa chất, van cửa (Gate Valve) luôn là một trong những thiết bị đóng ngắt được sử dụng nhiều nhất. Mặc dù có cấu tạo khá đơn giản, nhưng Gate Valve lại đóng vai trò quan trọng trong việc đảm bảo dòng lưu chất được kiểm soát an toàn, ổn định và hạn chế tối đa tổn thất áp suất.

Không chỉ đa dạng về vật liệu như van cửa gang, van cửa thép, van cửa inox, van cửa đồng, Gate Valve còn có nhiều kiểu kết nối và phương thức vận hành khác nhau, đáp ứng gần như mọi yêu cầu trong lĩnh vực van công nghiệp.

Trong bài viết này, Van công nghiệp Tân Thành sẽ cùng bạn tìm hiểu chi tiết về cấu tạo, nguyên lý hoạt động, ưu nhược điểm, các loại Gate Valve phổ biến cũng như kinh nghiệm lựa chọn sản phẩm phù hợp cho từng hệ thống.

Van cửa (Gate Valve) là gì?

Van cửa (Gate Valve) hay còn gọi là van cổng, là thiết bị cơ khí dùng để đóng hoặc mở hoàn toàn dòng lưu chất trong đường ống bằng cách nâng hoặc hạ một đĩa van (Gate Disc) theo phương vuông góc với hướng dòng chảy.

Khác với các dòng van điều tiết như van cầu (Globe Valve), Gate Valve không được thiết kế để kiểm soát lưu lượng. Khi vận hành, van chỉ có hai trạng thái chính:

• Mở hoàn toàn để lưu chất đi qua với lưu lượng tối đa.
• Đóng hoàn toàn để ngăn chặn dòng chảy tuyệt đối.

Nhờ cơ chế này, khi Gate Valve mở hết hành trình, tiết diện dòng chảy gần như bằng với đường kính của đường ống, giúp giảm ma sát và hạn chế sụt áp. Đây cũng là lý do van cửa được ưu tiên sử dụng trên các đường ống có kích thước lớn hoặc hệ thống yêu cầu lưu lượng cao.

Vì sao Gate Valve được sử dụng phổ biến?

Trong thực tế vận hành, nhiều kỹ sư lựa chọn Gate Valve không chỉ vì khả năng đóng kín mà còn bởi những lợi ích lâu dài mà thiết bị mang lại.

Khi mở hoàn toàn, đĩa van được nâng lên khỏi đường đi của lưu chất nên dòng chảy gần như không gặp vật cản. Điều này giúp hệ thống duy trì áp suất ổn định, giảm tiêu hao năng lượng của bơm và nâng cao hiệu suất vận hành.

Ngoài ra, kết cấu của Gate Valve tương đối đơn giản, ít chi tiết chuyển động nên độ bền cao, dễ bảo trì và có thể làm việc trong nhiều điều kiện áp suất cũng như nhiệt độ khác nhau.

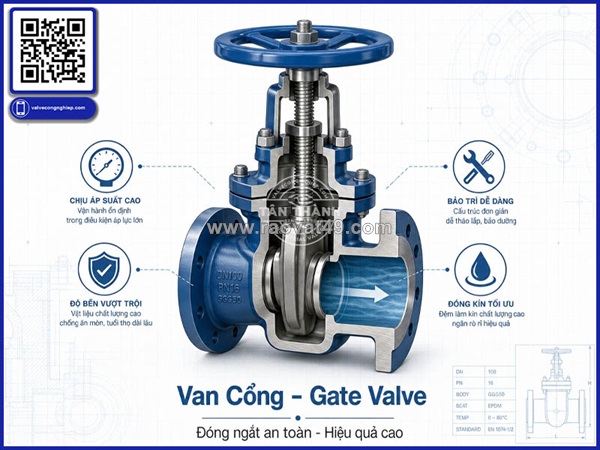

Cấu tạo của van cửa Gate Valve

Một chiếc Gate Valve tiêu chuẩn thường bao gồm các bộ phận sau:

Thân van (Body)

Thân van là bộ phận chịu áp lực trực tiếp từ lưu chất. Tùy theo môi trường sử dụng, thân van có thể được chế tạo bằng:

• Gang xám
• Gang cầu
• Thép đúc
• Thép rèn
• Inox 304
• Inox 316
• Đồng

Mỗi loại vật liệu sẽ phù hợp với nhiệt độ, áp suất và khả năng chống ăn mòn khác nhau.

Nắp van (Bonnet)

Nắp van được liên kết với thân van bằng bu lông hoặc ren, tạo thành khoang kín để bảo vệ các chi tiết bên trong.

Đĩa van (Gate Disc)

Đây là bộ phận trực tiếp thực hiện việc đóng hoặc mở dòng chảy. Tùy theo thiết kế, đĩa van có thể là:

• Đĩa nêm mềm
• Đĩa nêm cứng
• Đĩa song song
• Đĩa dao

Trục van (Stem)

Trục van truyền chuyển động từ tay quay hoặc bộ truyền động xuống đĩa van.

Gate Valve hiện có hai kiểu trục phổ biến:

• Ty nổi (Rising Stem Gate Valve): dễ quan sát trạng thái đóng mở.
• Ty chìm (Non-Rising Stem Gate Valve): tiết kiệm không gian lắp đặt.

Bộ phận làm kín (Seat)

Seat tiếp xúc trực tiếp với đĩa van, giúp ngăn chặn hiện tượng rò rỉ khi van đóng.

Nguyên lý hoạt động của Gate Valve

Gate Valve hoạt động dựa trên chuyển động tịnh tiến của đĩa van.

Khi người vận hành xoay tay quay hoặc kích hoạt bộ truyền động, trục van sẽ kéo đĩa van di chuyển lên hoặc xuống.

• Khi đĩa van được nâng lên hoàn toàn, dòng lưu chất lưu thông gần như tự do.
• Khi đĩa van hạ xuống và ép sát vào Seat, dòng chảy bị chặn hoàn toàn.

Do đĩa van chuyển động theo phương vuông góc với dòng chảy nên Gate Valve gần như không tạo ra lực cản khi mở hoàn toàn.

Các loại van cửa phổ biến

Để đáp ứng nhiều điều kiện làm việc khác nhau, Gate Valve được phân loại theo nhiều tiêu chí.

Theo vật liệu

• Van cửa gang
• Van cửa gang cầu
• Van cửa thép
• Van cửa inox
• Van cửa đồng

Theo thiết kế trục

• Van cửa ty nổi
• Van cửa ty chìm

Theo kiểu kết nối

• Van cửa nối ren
• Van cửa mặt bích
• Van cửa hàn

Theo phương thức vận hành

• Tay quay
• Hộp số
• Điều khiển điện
• Điều khiển khí nén

Ưu điểm của Gate Valve

Gate Valve được sử dụng rộng rãi nhờ nhiều ưu điểm nổi bật:

• Độ kín cao.
• Lưu lượng lớn.
• Tổn thất áp suất rất thấp.
• Tuổi thọ dài.
• Ít phải bảo trì.
• Làm việc tốt ở áp suất và nhiệt độ cao.
• Đa dạng vật liệu và kích thước.

Hạn chế của van cửa

Mặc dù có nhiều ưu điểm, Gate Valve vẫn tồn tại một số nhược điểm:

• Không thích hợp điều tiết lưu lượng.
• Thời gian đóng mở chậm.
• Kích thước lớn hơn van bi hoặc van bướm.
• Có thể bị kẹt nếu lưu chất chứa nhiều cặn rắn.

Ứng dụng của van cửa

Gate Valve hiện diện trong hầu hết các ngành công nghiệp:

• Nhà máy cấp nước.
• Nhà máy xử lý nước thải.
• Hệ thống PCCC.
• Nhà máy nhiệt điện.
• Nhà máy xi măng.
• Hệ thống hơi nóng.
• Dầu khí.
• Hóa chất.
• Nhà máy giấy.
• Nhà máy thực phẩm.
• Hệ thống HVAC.
• Công nghiệp đóng tàu.

Kinh nghiệm lựa chọn Gate Valve

Để lựa chọn đúng loại van cửa, cần quan tâm đến:

• Loại lưu chất sử dụng.
• Áp suất và nhiệt độ làm việc.
• Vật liệu thân van.
• Tiêu chuẩn mặt bích.
• Kích thước đường ống.
• Môi trường lắp đặt.
• Phương thức vận hành.
• Thương hiệu sản xuất.

Việc lựa chọn đúng ngay từ đầu sẽ giúp hệ thống vận hành ổn định, hạn chế sự cố và tiết kiệm đáng kể chi phí bảo trì trong quá trình sử dụng.

Van cửa Gate Valve chính hãng tại Van Tân Thành

Với nhiều năm kinh nghiệm trong lĩnh vực van công nghiệp, Van Tân Thành là đơn vị nhập khẩu và phân phối đa dạng các dòng Gate Valve chính hãng phục vụ cho nhiều ngành công nghiệp trên toàn quốc.

Chúng tôi cung cấp đầy đủ các dòng:

• Van cửa gang.
• Van cửa thép.
• Van cửa inox.
• Van cửa đồng.
• Van cửa ty nổi.
• Van cửa ty chìm.
• Van cửa điều khiển điện.
• Van cửa điều khiển khí nén.

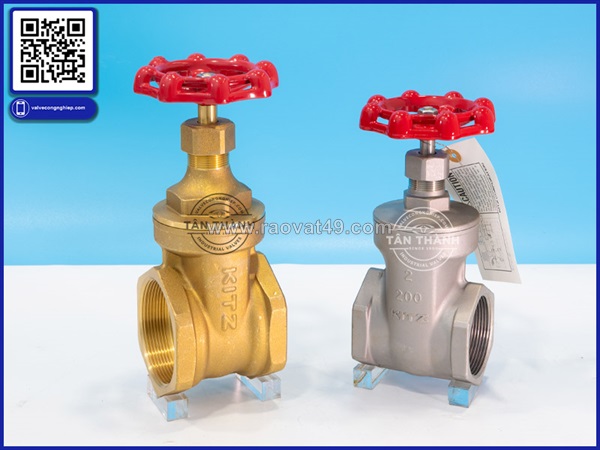

Sản phẩm được nhập khẩu từ các thương hiệu uy tín như KITZ (Nhật Bản), Joeun (Hàn Quốc), DR cùng nhiều nhà sản xuất chất lượng khác, đầy đủ chứng từ CO-CQ, đa dạng kích thước từ DN15 đến DN1200, đáp ứng tiêu chuẩn JIS, ANSI, DIN và BS.

Đội ngũ kỹ thuật của Van Tân Thành luôn sẵn sàng tư vấn giải pháp phù hợp theo từng hệ thống, giúp khách hàng lựa chọn đúng sản phẩm, tối ưu hiệu quả đầu tư và đảm bảo vận hành lâu dài.

Kết luận

Van cửa (Gate Valve) là thiết bị không thể thiếu trong các hệ thống đường ống yêu cầu đóng ngắt hoàn toàn dòng lưu chất. Với khả năng làm kín tốt, tổn thất áp suất thấp, độ bền cao và đa dạng chủng loại, Gate Valve luôn là lựa chọn tối ưu cho nhiều lĩnh vực công nghiệp.

Nếu bạn đang cần tìm van cửa gang, van cửa thép, van cửa inox, van cửa đồng hoặc các dòng van công nghiệp chính hãng, Công ty Tân Thành cam kết mang đến sản phẩm chất lượng, giá cạnh tranh cùng dịch vụ tư vấn kỹ thuật chuyên sâu, đáp ứng mọi nhu cầu từ công trình dân dụng đến các dự án công nghiệp quy mô lớn.
