Bố trí cụm ống siphon – van – đồng hồ đo áp suất: những điểm dễ sai khi lắp đặt

Một cụm đo áp suất không chỉ đơn giản là gắn đồng hồ lên đường ống

Trong nhiều hệ thống công nghiệp, đồng hồ áp suất được lắp cùng van cô lập và ống siphon để tạo thành một cụm đo hoàn chỉnh. Cách bố trí các chi tiết tưởng như đơn giản nhưng lại ảnh hưởng đến khả năng quan sát, bảo trì và độ ổn định của phép đo.

Đặc biệt với hệ thống hơi nóng, việc bố trí ống siphon đồng hồ đo áp suất cần được xem xét ngay từ giai đoạn thiết kế.

Tài liệu kỹ thuật của ASME đề cập đến việc sử dụng siphon trong dịch vụ hơi và yêu cầu hạn chế ứng suất tác động lên kết nối của đồng hồ.

Vì vậy, thay vì chỉ quan tâm “lắp được hay không”, nên quan tâm cả “lắp như thế nào để vận hành lâu dài”.

1. Cấu hình cụm đo nên được nhìn như một hệ thống

Một cụm phổ biến có thể gồm:

Đường ống công nghệ → điểm lấy áp → van cô lập → ống siphon → đồng hồ áp suất

Tùy ứng dụng, có thể bổ sung thêm các phụ kiện khác.

Vai trò của từng thành phần không giống nhau.

Van giúp cô lập đồng hồ khi cần kiểm tra hoặc thay thế. Siphon được sử dụng trong ứng dụng phù hợp để hạn chế tác động của nhiệt độ cao lên đồng hồ. Đồng hồ thực hiện nhiệm vụ hiển thị áp suất.

Khi ba thành phần này được lựa chọn riêng lẻ mà không kiểm tra tính tương thích, cụm đo có thể phát sinh vấn đề trong vận hành.

2. Vị trí van trong cụm đo rất quan trọng

Van cô lập thường được bố trí để người vận hành có thể đóng đường áp suất tới đồng hồ khi cần bảo trì.

Nếu không có van, việc tháo đồng hồ có thể yêu cầu dừng hệ thống hoặc thực hiện các bước cô lập phức tạp hơn.

Trong hệ thống công nghiệp, đây là lý do cụm đồng hồ đo áp suất thường được thiết kế cùng phụ kiện cách ly.

Tuy nhiên, van cũng cần có thông số phù hợp với áp suất và môi chất.

Không nên lựa chọn một loại van chỉ vì kích thước ren giống với đồng hồ.

3. Vị trí siphon không nên tùy tiện thay đổi

Siphon cần được bố trí sao cho phát huy được chức năng của nó.

Trong ứng dụng hơi, siphon tạo điều kiện để nước ngưng hình thành và lưu giữ trong đoạn cong. Nước ngưng đóng vai trò như lớp ngăn cách giữa hơi nóng và đồng hồ.

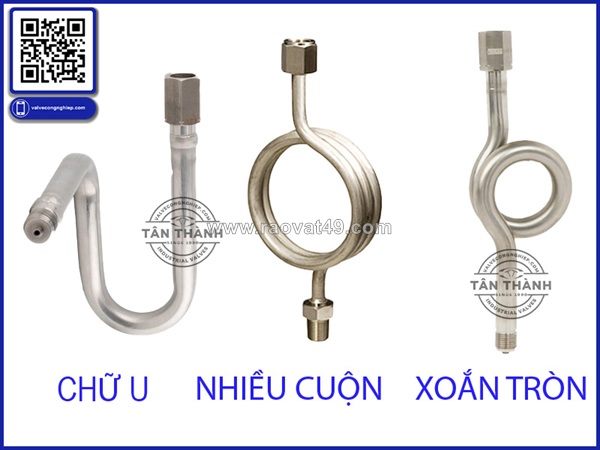

Một số nhà sản xuất phân biệt dạng pigtail cho lắp đặt đứng và coil cho lắp đặt ngang. WIKA hiện mô tả rõ pigtail dành cho vertical installations và coil cho horizontal installations.

Do đó, khi lựa chọn siphon, cần xét cả hướng lắp đặt thực tế, không chỉ thông số ren.

4. Sai lầm: ép cụm đo vào vị trí quá chật

Một trong những lỗi thực tế thường gặp là vị trí lắp đặt không đủ không gian.

Khi cụm van – siphon – đồng hồ bị ép vào một khu vực quá nhỏ, kỹ thuật viên có thể phải:

• Uốn hoặc xoắn đường ống.
• Dùng lực lớn khi siết.
• Đặt đồng hồ ở vị trí khó quan sát.
• Làm tăng ứng suất lên chân đồng hồ.
• Gây khó khăn khi tháo bảo trì.

Điều này đặc biệt không có lợi với những hệ thống có rung động.

ASME cũng lưu ý đồng hồ cần được lắp sao cho tránh ứng suất từ đường ống tác động lên kết nối.

5. Đồng hồ phải dễ đọc nhưng không được hy sinh điều kiện kỹ thuật

Mặt đồng hồ nên hướng về phía người vận hành.

Tuy nhiên, “dễ đọc” không có nghĩa là xoay đồng hồ bằng cách dùng lực lên vỏ.

Khi lắp đặt, cần tác động lực đúng vào phần kết nối phù hợp, tránh truyền lực xoắn vào thân đồng hồ.

Đây là chi tiết nhỏ nhưng rất quan trọng khi lắp đặt thiết bị đo lường.

6. Cần phân biệt hệ thống hơi với hệ thống nước

Không nên áp dụng cùng một bố trí cho mọi môi chất.

Với hơi, vấn đề nhiệt độ và nước ngưng cần được tính đến. Với chất lỏng, cách bố trí điểm lấy áp và đường truyền áp có thể cần xem xét khả năng tích tụ khí hoặc cặn.

Do đó, cụm đồng hồ áp suất phải được thiết kế theo đặc tính của môi chất.

Không có một sơ đồ duy nhất phù hợp cho mọi hệ thống.

7. Vị trí lấy áp ảnh hưởng đến kết quả đo

Ngay cả khi đồng hồ và siphon đều đạt yêu cầu, điểm lấy áp không phù hợp vẫn có thể khiến kết quả không phản ánh đúng trạng thái cần theo dõi.

Khi thiết kế cụm đo, nên xác định:

• Đo áp suất tại đâu?
• Áp suất cần theo dõi là áp suất trước hay sau thiết bị?
• Có van điều khiển phía trước không?
• Có khả năng dao động áp suất không?
• Có nhiệt độ cao không?
• Có nguy cơ rung động không?

Những câu hỏi này giúp xác định cấu hình cụm đo trước khi chọn phụ kiện.

8. Không nên để trọng lượng đồng hồ treo trực tiếp lên đường ống nhỏ

Một đồng hồ áp suất có thể không nặng, nhưng khi lắp cùng siphon, van và các đầu nối, toàn bộ cụm sẽ tạo thành một tải trọng.

Nếu đường ống lấy áp nhỏ và bố trí không có điểm đỡ phù hợp, tải trọng có thể tác động lên kết nối.

Đối với hệ thống rung động mạnh, vấn đề này càng đáng quan tâm.

Trong trường hợp cần thiết, nên xem xét giải pháp đỡ hoặc bố trí cụm đo sao cho giảm tải lên điểm lấy áp.

9. Khi nào cần cân nhắc thêm phụ kiện?

Không phải hệ thống nào cũng chỉ cần đồng hồ và siphon.

Nếu hệ thống có:

• Xung áp mạnh.
• Dao động áp suất liên tục.
• Rung động lớn.
• Môi chất ăn mòn.
• Môi chất có cặn hoặc độ nhớt cao.

có thể cần các phụ kiện bảo vệ khác.

Siphon chủ yếu giải quyết bài toán nhiệt độ và điều kiện hơi phù hợp; không nên xem nó là giải pháp cho mọi vấn đề của đồng hồ.

Đây là điểm quan trọng khi thiết kế hệ thống van valve công nghiệp và thiết bị đo.

10. Checklist kiểm tra trước khi nghiệm thu

Trước khi đưa cụm đo vào vận hành, có thể kiểm tra:

1. Chuẩn ren đã tương thích chưa?
2. Vật liệu siphon phù hợp môi chất chưa?
3. Van có đúng thông số áp suất không?
4. Siphon có đúng hướng lắp đặt không?
5. Đồng hồ có dễ quan sát không?
6. Cụm đo có chịu ứng suất từ đường ống không?
7. Có rò rỉ tại các mối nối không?
8. Có đủ không gian tháo đồng hồ không?
9. Vị trí lấy áp có phù hợp không?
10. Có cần thêm thiết bị giảm xung áp hay không?

Danh sách này giúp giảm đáng kể những lỗi chỉ phát hiện sau khi hệ thống đã chạy.

Kết luận

Cụm ống siphon đồng hồ đo áp suất – van – đồng hồ cần được xem như một hệ thống thống nhất. Chọn đúng từng sản phẩm nhưng bố trí sai vẫn có thể ảnh hưởng đến độ bền và khả năng vận hành.

Đặc biệt với hệ thống hơi, hướng lắp siphon, vị trí van, điểm lấy áp và khả năng tiếp cận khi bảo trì đều cần được tính toán từ đầu.

Tân Thành tập trung cung cấp các giải pháp van công nghiệp, đồng hồ đo áp suất, phụ kiện đường ống và thiết bị đo lường cho nhiều ứng dụng công nghiệp, hỗ trợ lựa chọn cấu hình theo điều kiện thực tế.
