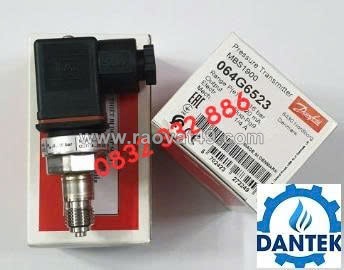

Cảm biến áp suất Danfoss MBS1900 là gì? Cấu tạo, thông số, ứng dụng và cách lựa chọn

Cảm biến áp suất Danfoss MBS1900 là dòng cảm biến chuyển đổi áp suất thành tín hiệu điện, được thiết kế chuyên biệt cho các ứng dụng nước và không khí, tiêu biểu như hệ thống bơm tăng áp, bơm cấp nước và máy nén khí. Thiết bị thuộc nhóm pressure transmitter của Danfoss, có nhiều lựa chọn về dải đo, tín hiệu đầu ra, kết nối áp suất và kết nối điện.

Nhờ thiết kế nhỏ gọn, khả năng bù kỹ thuật số và tín hiệu 4–20 mA hoặc ratiometric, MBS1900 có thể dễ dàng tích hợp với PLC, biến tần hoặc bộ điều khiển trong các hệ thống tự động hóa.

Cảm biến áp suất Danfoss MBS1900 là gì?

Danfoss MBS1900 là cảm biến áp suất dạng transmitter, có nhiệm vụ đo áp suất của môi chất và chuyển đổi giá trị đó thành tín hiệu điện để đưa về hệ thống điều khiển.

Khác với đồng hồ áp suất cơ chỉ hiển thị giá trị trực tiếp bằng kim, MBS1900 truyền tín hiệu điện về PLC, biến tần, bộ điều khiển hoặc hệ thống giám sát.

Dòng sản phẩm được Danfoss thiết kế cho ứng dụng nước và không khí, đặc biệt là các hệ thống như bơm tăng áp và máy nén khí. Dải đo của dòng MBS1900 theo tài liệu Danfoss có thể từ 0–4 bar đến 0–25 bar, đồng thời có các phiên bản áp suất tương đối và áp suất tuyệt đối.

Danfoss MBS1900 dùng để làm gì?

MBS1900 thường được sử dụng để:

Đo áp suất đường ống nước.
Giám sát áp suất hệ thống bơm.
Điều khiển bơm tăng áp.
Theo dõi áp suất máy nén khí.
Truyền tín hiệu áp suất về PLC.
Kết hợp với biến tần để điều khiển tốc độ bơm.
Giám sát và cảnh báo khi áp suất vượt hoặc thấp hơn giá trị cài đặt.

Nhờ khả năng xuất tín hiệu điện, cảm biến có thể trở thành một phần của hệ thống đo lường và điều khiển tự động thay vì chỉ đóng vai trò hiển thị.

Cảm biến Danfoss MBS1900 hoạt động theo nguyên lý nào?

MBS1900 hoạt động bằng cách cảm nhận áp suất của môi chất, chuyển đổi áp suất thành tín hiệu điện và truyền tín hiệu đó đến thiết bị điều khiển.

Có thể hiểu quá trình hoạt động theo các bước:

Môi chất tác động lên phần tử cảm biến.
Phần tử cảm biến phản ứng với sự thay đổi áp suất.
Mạch điện tử chuyển đổi tín hiệu cảm biến thành tín hiệu đầu ra.
Tín hiệu được truyền đến PLC, biến tần hoặc bộ điều khiển.
Hệ thống điều khiển sử dụng giá trị áp suất để thực hiện các lệnh vận hành tương ứng.

Với phiên bản 4–20 mA, giá trị dòng điện thay đổi tương ứng với dải áp suất được cấu hình. Đây là một trong những tín hiệu phổ biến trong tự động hóa công nghiệp vì có khả năng truyền tín hiệu ổn định trong hệ thống điều khiển.

Danfoss MBS1900 có những dải đo nào?

Dải đo là một trong những thông số quan trọng nhất khi lựa chọn MBS1900.

Theo tài liệu của Danfoss, dòng MBS1900 có các dải đo từ 0–4 bar, 0–6 bar, 0–10 bar, 0–16 bar đến 0–25 bar, đồng thời có một số cấu hình sử dụng đơn vị psi.

Một số mức thường gặp gồm:

MBS1900 0–6 bar

Phù hợp với những hệ thống có áp suất làm việc tương đối thấp, chẳng hạn một số hệ thống cấp nước hoặc thiết bị khí nén.

MBS1900 0–10 bar

Đây là một dải đo phổ biến, thường được lựa chọn cho các hệ thống bơm và đường ống có áp suất làm việc ở mức trung bình.

MBS1900 0–16 bar

Phù hợp với các hệ thống có áp suất cao hơn và cần khoảng đo rộng hơn.

MBS1900 0–25 bar

Được lựa chọn cho các ứng dụng yêu cầu khả năng đo áp suất cao hơn trong phạm vi thiết kế của dòng sản phẩm.

Không nên chọn dải đo chỉ dựa trên áp suất tối đa của đường ống. Cần xem xét áp suất vận hành bình thường, dao động áp suất và các điều kiện bất thường để lựa chọn cấu hình phù hợp.

Danfoss MBS1900 có tín hiệu đầu ra gì?

MBS1900 có hai nhóm tín hiệu đầu ra chính là 4–20 mA và ratiometric.

Tín hiệu 4–20 mA

Đây là lựa chọn phổ biến trong hệ thống tự động hóa.

Tín hiệu 4–20 mA cho phép truyền giá trị áp suất đến PLC, bộ điều khiển hoặc biến tần. Với hệ thống nhà máy, đây thường là lựa chọn thuận tiện khi cần truyền tín hiệu qua khoảng cách tương đối xa.

Một ưu điểm khác là hệ thống có thể phát hiện một số trạng thái bất thường thông qua việc tín hiệu thấp hơn mức bình thường, tùy cách thiết kế mạch điều khiển.

Tín hiệu ratiometric

MBS1900 cũng có phiên bản ratiometric 10–90% theo cấu hình sản phẩm.

Loại tín hiệu này phù hợp với những hệ thống điện tử hoặc bộ điều khiển được thiết kế để tiếp nhận tín hiệu ratiometric.

Khi đặt hàng cần xác định chính xác loại tín hiệu đầu ra, bởi PLC hoặc bộ điều khiển phải tương thích với tín hiệu mà cảm biến cung cấp.

Danfoss MBS1900 có áp suất tương đối và tuyệt đối không?

Có. MBS1900 có thể được cấu hình với phần tử cảm biến áp suất tương đối (gauge) hoặc áp suất tuyệt đối (absolute).

Áp suất tương đối là gì?

Áp suất tương đối được đo so với áp suất khí quyển. Đây là dạng thường được sử dụng trong các ứng dụng giám sát áp suất đường ống nước, bơm và khí nén.

Áp suất tuyệt đối là gì?

Áp suất tuyệt đối được tham chiếu theo áp suất chân không tuyệt đối.

Việc lựa chọn gauge hay absolute phụ thuộc vào cách hệ thống cần xác định giá trị áp suất. Vì vậy, đây là thông số cần xác định trước khi đặt hàng.

Cấu tạo Danfoss MBS1900 gồm những gì?

Thân cảm biến

MBS1900 có thiết kế nhỏ gọn với phần vỏ sử dụng vật liệu thép không gỉ. Theo tài liệu Danfoss, vật liệu vỏ là AISI 316L, trong khi các phần tiếp xúc với môi chất được công bố sử dụng AISI 304 tùy cấu hình.

Thiết kế này giúp cảm biến phù hợp với các ứng dụng nước và không khí trong môi trường công nghiệp.

Phần tử cảm biến áp suất

Đây là bộ phận trực tiếp cảm nhận sự thay đổi áp suất của môi chất.

Khi áp suất thay đổi, phần tử cảm biến tạo ra sự thay đổi tín hiệu điện tương ứng. Mạch điện tử bên trong sau đó xử lý và chuyển đổi thành tín hiệu đầu ra.

Mạch điện tử

Mạch điện tử đảm nhiệm việc xử lý tín hiệu và cung cấp tín hiệu đầu ra tương ứng.

MBS1900 sử dụng công nghệ digital compensation – bù kỹ thuật số, giúp cải thiện đặc tính đo trong điều kiện làm việc được thiết kế.

Đầu kết nối áp suất

MBS1900 có nhiều tùy chọn kết nối áp suất như G1/4 A, G1/2 A, 1/4– NPT, 1/8–27 NPT, G1/4 DIN 3852-E và R1/4 ISO 7-1 tùy cấu hình.

Điều này cho phép lựa chọn cảm biến phù hợp với nhiều hệ thống đường ống khác nhau.

Đầu kết nối điện

Tùy mã sản phẩm, MBS1900 có thể sử dụng nhiều kiểu kết nối điện như đầu cắm theo chuẩn EN 175301-803-A, Pg9, cáp có vỏ chống nhiễu hoặc đầu nối Packard/Metripack.

Thông số kỹ thuật Danfoss MBS1900 cần quan tâm là gì?

Khi lựa chọn cảm biến, người dùng nên kiểm tra các thông số chính sau:

Model: Danfoss MBS1900.
Loại thiết bị: Pressure Transmitter.
Ứng dụng chính: nước và không khí.
Dải đo: khoảng 0–4 đến 0–25 bar tùy cấu hình.
Kiểu tham chiếu: gauge hoặc absolute.
Tín hiệu đầu ra: 4–20 mA hoặc ratiometric.
Vật liệu vỏ: AISI 316L.
Phần tiếp xúc môi chất: AISI 304 theo cấu hình công bố.
Kết nối áp suất: nhiều tùy chọn ren.
Kết nối điện: nhiều tùy chọn.
Có bù kỹ thuật số.
Một số cấu hình có độ chính xác khoảng ±1% FS, trong khi tài liệu kỹ thuật mới của Danfoss cũng thể hiện các cấu hình có mức độ chính xác tốt hơn tùy phiên bản.

Lưu ý: MBS1900 là một dòng sản phẩm có nhiều cấu hình, vì vậy không nên áp dụng một bộ thông số duy nhất cho tất cả mã hàng.

Cảm biến Danfoss MBS1900 được ứng dụng ở đâu?

Hệ thống bơm tăng áp

Đây là một trong những ứng dụng tiêu biểu của MBS1900.

Cảm biến có thể đo áp suất đường ống và truyền tín hiệu về biến tần hoặc bộ điều khiển. Hệ thống từ đó có thể điều chỉnh hoạt động của bơm để duy trì áp suất theo yêu cầu.

Máy nén khí

MBS1900 được Danfoss định hướng cho các ứng dụng không khí, bao gồm air compressors.

Cảm biến giúp theo dõi áp suất trong hệ thống khí và truyền dữ liệu về thiết bị điều khiển.

Hệ thống cấp nước

Trong các hệ thống cấp nước, cảm biến có thể được sử dụng để giám sát áp suất tại đầu hút, đầu đẩy hoặc các vị trí cần kiểm soát áp suất tùy thiết kế hệ thống.

Hệ thống HVAC

Với những ứng dụng sử dụng nước và yêu cầu giám sát áp suất, MBS1900 có thể được xem xét để tích hợp vào hệ thống điều khiển.

Hệ thống tự động hóa

Nhờ tín hiệu điện đầu ra, MBS1900 có thể kết nối với PLC, bộ điều khiển hoặc các thiết bị tự động hóa phù hợp.

Vì sao nên sử dụng Danfoss MBS1900?

Ưu điểm lớn của MBS1900 nằm ở khả năng chuyển đổi áp suất thành tín hiệu điện để tích hợp với hệ thống điều khiển tự động.

Một số ưu điểm đáng chú ý gồm:

Thiết kế dành cho nước và không khí

Danfoss xác định MBS1900 là dòng transmitter dành cho các ứng dụng nước và không khí, đặc biệt là bơm tăng áp và máy nén khí.

Nhiều cấu hình

Người dùng có thể lựa chọn dải đo, kiểu áp suất tham chiếu, tín hiệu đầu ra, kết nối áp suất và kết nối điện.

Thiết kế inox

Vỏ AISI 316L và vật liệu tiếp xúc được công bố phù hợp với các ứng dụng của dòng sản phẩm.

Phản hồi nhanh

Tài liệu kỹ thuật của Danfoss công bố thời gian đáp ứng của một số cấu hình MBS1900 ở mức dưới 4 ms, phù hợp với những hệ thống cần phản hồi áp suất nhanh.

Có khả năng chống quá áp theo cấu hình

Tài liệu kỹ thuật công bố mức áp suất quá tải tĩnh lên tới 3 lần toàn thang, tối đa 75 bar, và áp suất phá hủy lên tới 4 lần toàn thang, tối đa 100 bar, tùy điều kiện áp dụng. Đây là thông số kỹ thuật của sản phẩm và không đồng nghĩa với áp suất làm việc liên tục cho phép.

Làm thế nào để chọn đúng cảm biến áp suất Danfoss MBS1900?

Bước 1: Xác định môi chất

Trước tiên cần xác định hệ thống đo nước hay không khí, đồng thời kiểm tra tính chất môi chất nếu có thành phần đặc biệt.

Bước 2: Xác định áp suất làm việc

Cần biết áp suất bình thường, áp suất lớn nhất và mức dao động của hệ thống.

Bước 3: Chọn dải đo

Dải đo phải phù hợp với áp suất thực tế. Không nên chọn dải quá thấp vì có nguy cơ quá áp; nhưng cũng không nên chọn dải quá rộng nếu hệ thống yêu cầu độ phân giải tốt.

Bước 4: Chọn tín hiệu đầu ra

Kiểm tra PLC, biến tần hoặc bộ điều khiển đang sử dụng để xác định cần 4–20 mA hay ratiometric.

Bước 5: Chọn kết nối áp suất

Đối chiếu ren trên cảm biến với đầu chờ của đường ống, ví dụ G1/4, NPT hoặc R1/4.

Bước 6: Chọn kết nối điện

Kiểm tra kiểu jack, đầu cắm hoặc cáp để đảm bảo tương thích với hệ thống điện.

Lắp đặt Danfoss MBS1900 cần lưu ý gì?

Lắp đặt đúng cách giúp cảm biến hoạt động ổn định và hạn chế sai số hoặc hư hỏng.

Trước khi lắp đặt, cần kiểm tra đúng model, dải đo, kiểu ren và tín hiệu đầu ra. Đường ống cũng cần được làm sạch để tránh bụi bẩn hoặc dị vật tác động đến phần cảm biến.

Không nên siết cảm biến bằng phần thân điện tử. Khi lắp cần sử dụng đúng vị trí và lực siết theo hướng dẫn kỹ thuật của cấu hình tương ứng.

Đối với hệ thống có rung động hoặc xung áp mạnh, cần đánh giá điều kiện thực tế và sử dụng giải pháp bảo vệ phù hợp nếu cần.

Danfoss MBS1900 khác gì so với đồng hồ áp suất cơ?

Đồng hồ áp suất cơ chủ yếu dùng để đọc áp suất tại chỗ, trong khi MBS1900 được thiết kế để đưa giá trị áp suất vào hệ thống điều khiển.

Nếu chỉ cần kỹ thuật viên đứng tại đường ống và đọc áp suất, đồng hồ cơ có thể đáp ứng nhu cầu.

Nếu cần PLC nhận biết áp suất, biến tần điều chỉnh bơm hoặc hệ thống SCADA giám sát dữ liệu, pressure transmitter như MBS1900 sẽ phù hợp hơn.

Trong nhiều hệ thống, hai thiết bị còn có thể được sử dụng đồng thời: đồng hồ cơ để quan sát trực tiếp và cảm biến áp suất để phục vụ điều khiển tự động.

Mua cảm biến áp suất Danfoss MBS1900 ở đâu?

Nếu bạn đang tìm cảm biến áp suất Danfoss MBS1900 chính hãng cho hệ thống bơm, cấp nước, máy nén khí hoặc tự động hóa, việc lựa chọn đúng mã sản phẩm là yếu tố rất quan trọng.

Dantek có thể hỗ trợ xác định cấu hình MBS1900 dựa trên dải đo, tín hiệu đầu ra, loại áp suất, kết nối ren và kết nối điện.

Vì sao nên liên hệ Dantek?

Thay vì chỉ gửi yêu cầu “cảm biến Danfoss MBS1900”, bạn nên cung cấp thêm:

Áp suất làm việc.
Áp suất tối đa.
Môi chất.
Tín hiệu cần sử dụng.
Kích thước và tiêu chuẩn ren.
Kiểu kết nối điện.
Điện áp cấp.
Hình ảnh cảm biến hoặc mã sản phẩm cũ nếu đang thay thế.

Những thông tin này giúp Dantek xác định đúng cấu hình và hạn chế tình trạng đặt nhầm mã.

Kết luận

Cảm biến áp suất Danfoss MBS1900 là giải pháp đo và truyền tín hiệu áp suất phù hợp cho các ứng dụng nước và không khí, đặc biệt trong hệ thống bơm tăng áp và máy nén khí. Sản phẩm có nhiều lựa chọn về dải đo, tín hiệu đầu ra, kiểu kết nối và áp suất tham chiếu, giúp dễ dàng tích hợp vào hệ thống tự động hóa.

Khi lựa chọn MBS1900, cần đặc biệt quan tâm đến dải áp suất, tín hiệu 4–20 mA hoặc ratiometric, loại gauge/absolute, kiểu ren và kết nối điện. Đây là những thông số quyết định cảm biến có tương thích với hệ thống hay không.
