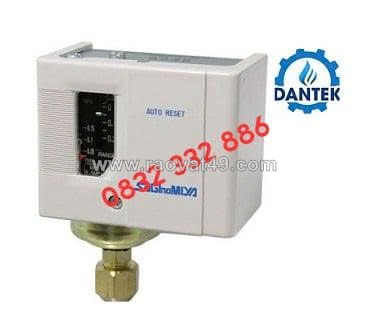

Công tắc áp suất Saginomiya SNS-C104X Nhật Bản – Giải pháp kiểm soát áp suất tin cậy

Công tắc áp suất Saginomiya SNS-C104X Nhật Bản là thiết bị dùng để giám sát và đóng/ngắt mạch điện khi áp suất trong hệ thống đạt đến giá trị cài đặt. Sản phẩm thuộc dòng SNS – Single Function Pressure Switch của Saginomiya, được phát triển cho các ứng dụng điều khiển áp suất trong hệ thống lạnh, điều hòa không khí và thiết bị công nghiệp.

SNS-C104X nổi bật với dải điều chỉnh từ -0,06 đến 0,4 MPa, độ chênh áp điều chỉnh tối thiểu 0,04 MPa, áp suất làm việc tối đa 1,5 MPa. Thiết bị sử dụng cơ cấu tiếp điểm chuyển mạch, phù hợp với những hệ thống cần một giải pháp kiểm soát áp suất cơ học, đơn giản và đáng tin cậy.

Công tắc áp suất Saginomiya SNS-C104X là gì?

Công tắc áp suất Saginomiya SNS-C104X là thiết bị pressure switch có nhiệm vụ phát hiện sự thay đổi áp suất và thực hiện đóng hoặc ngắt tiếp điểm điện theo ngưỡng được cài đặt.

Khác với đồng hồ áp suất chỉ hiển thị giá trị để người vận hành quan sát, công tắc áp suất có thể trực tiếp tạo tín hiệu đóng/ngắt cho mạch điều khiển. Nhờ đó, thiết bị có thể được sử dụng để điều khiển hoặc bảo vệ các thiết bị liên quan khi áp suất tăng hoặc giảm đến mức xác định.

SNS-C104X hoạt động như thế nào?

Khi áp suất môi chất tác động lên phần tử cảm nhận bên trong công tắc, lực tác động sẽ thay đổi theo áp suất. Khi áp suất đạt đến ngưỡng cài đặt, cơ cấu bên trong sẽ chuyển trạng thái tiếp điểm.

Khi áp suất thay đổi theo chiều ngược lại và đạt ngưỡng tương ứng với độ chênh áp đã cài đặt, tiếp điểm sẽ chuyển trạng thái trở lại.

Nhờ nguyên lý này, SNS-C104X có thể thực hiện chức năng điều khiển áp suất mà không cần hệ thống điện tử phức tạp.

Thông số kỹ thuật nổi bật của Saginomiya SNS-C104X là gì?

Đối với model SNS-C104X, các thông số quan trọng cần quan tâm gồm:

• Dải điều chỉnh áp suất: -0,06 đến 0,4 MPa.
• Độ chênh áp điều chỉnh: từ 0,04 MPa.
• Cài đặt xuất xưởng tham khảo: khoảng 0,1 MPa và 0,2 MPa, tùy trạng thái đóng/ngắt theo cấu hình.
• Áp suất làm việc tối đa: 1,5 MPa.
• Loại công tắc: tự động reset.
• Cơ cấu tiếp điểm: SPDT.
• Nhiệt độ môi chất cho dòng SNS: -20 đến 120°C.
• Nhiệt độ môi trường làm việc: -20 đến 70°C.

Các thông số trên cần được đối chiếu với đúng phiên bản và điều kiện sử dụng trước khi lựa chọn, đặc biệt khi thiết bị được lắp trong hệ thống có áp suất hoặc nhiệt độ cao.

Công tắc áp suất Saginomiya SNS-C104X dùng để làm gì?

SNS-C104X được sử dụng để điều khiển, giám sát và bảo vệ hệ thống dựa trên áp suất.

Điều khiển thiết bị theo áp suất

Khi áp suất đạt ngưỡng cài đặt, công tắc có thể chuyển trạng thái tiếp điểm để tác động đến mạch điều khiển.

Ví dụ, trong một hệ thống có thiết bị cần hoạt động trong một khoảng áp suất nhất định, SNS-C104X có thể được sử dụng làm phần tử đóng/ngắt theo áp suất.

Bảo vệ thiết bị

Trong một số hệ thống, áp suất quá thấp hoặc quá cao có thể gây ảnh hưởng đến quá trình vận hành. Công tắc áp suất có thể được tích hợp vào mạch điều khiển để hỗ trợ bảo vệ thiết bị khi áp suất vượt qua giới hạn được thiết lập.

Điều khiển hệ thống lạnh và điều hòa

Dòng SNS của Saginomiya được ứng dụng cho thiết bị lạnh, điều hòa không khí và các thiết bị công nghiệp. Nhà sản xuất cũng công bố dòng SNS có thể sử dụng với môi chất lạnh chứa fluor, cũng như không khí và nước, trong giới hạn nhiệt độ cho phép.

Vì sao nên sử dụng Saginomiya SNS-C104X?

Thiết kế chuyên dụng cho kiểm soát áp suất

SNS là dòng công tắc áp suất đa dụng của Saginomiya, được nhà sản xuất mô tả là dòng có độ tin cậy và độ bền được đánh giá cao. Điều này giúp sản phẩm phù hợp với nhiều ứng dụng điều khiển áp suất trong công nghiệp.

Dải điều chỉnh rộng

SNS-C104X có dải điều chỉnh từ -0,06 đến 0,4 MPa, cho phép thiết bị làm việc trong cả vùng áp suất âm và áp suất dương trong phạm vi thiết kế.

Đây là đặc điểm hữu ích đối với các hệ thống có yêu cầu kiểm soát áp suất tương đối linh hoạt.

Có độ chênh áp

Độ chênh áp giúp xác định khoảng cách giữa hai trạng thái chuyển mạch. Với SNS-C104X, độ chênh áp điều chỉnh bắt đầu từ 0,04 MPa. Việc hiểu đúng thông số này rất quan trọng khi thiết lập chu kỳ đóng/ngắt của hệ thống.

Cơ cấu SPDT

Cơ cấu tiếp điểm SPDT cho phép sử dụng các trạng thái tiếp điểm khác nhau trong mạch điều khiển, tùy theo yêu cầu đấu nối.

Có khả năng ứng dụng trong nhiều môi trường

Ngoài phiên bản tiêu chuẩn, dòng SNS còn có các tùy chọn như dạng chống nhỏ giọt, chống nước và phiên bản chống cháy nổ cho những ứng dụng đặc biệt. Tuy nhiên, cần lựa chọn đúng phiên bản thay vì mặc định SNS-C104X tiêu chuẩn có tất cả các tính năng này.

Saginomiya SNS-C104X phù hợp với những hệ thống nào?

Hệ thống lạnh

Đây là một trong những nhóm ứng dụng tiêu biểu của dòng SNS. Công tắc có thể được sử dụng trong các hệ thống cần giám sát và điều khiển áp suất môi chất lạnh.

Hệ thống điều hòa không khí

SNS-C104X có thể được sử dụng trong các thiết bị và hệ thống HVAC phù hợp với phạm vi áp suất, nhiệt độ và môi chất của model.

Thiết bị công nghiệp

Ngoài lĩnh vực lạnh và điều hòa, dòng SNS còn được sử dụng cho nhiều loại thiết bị công nghiệp cần điều khiển dựa trên áp suất.

Hệ thống sử dụng nước hoặc không khí

Tài liệu của Saginomiya cho biết dòng SNS có thể được sử dụng với không khí và nước, bên cạnh các môi chất lạnh phù hợp. Tuy nhiên, khả năng tương thích thực tế vẫn phải được xác nhận dựa trên môi chất và điều kiện vận hành cụ thể.

Cài đặt Saginomiya SNS-C104X như thế nào?

Việc cài đặt công tắc áp suất cần được thực hiện dựa trên yêu cầu thực tế của hệ thống.

Xác định áp suất đóng và ngắt

Trước tiên cần xác định rõ hệ thống cần chuyển trạng thái tại mức áp suất nào. Không nên chỉ dựa vào cài đặt mặc định của nhà sản xuất nếu yêu cầu vận hành thực tế khác với giá trị đó.

Xác định độ chênh áp

Độ chênh áp quyết định khoảng cách giữa hai điểm chuyển trạng thái. Cài đặt phù hợp giúp hạn chế tình trạng thiết bị đóng/ngắt liên tục khi áp suất dao động quanh ngưỡng.

Kiểm tra đường kết nối áp suất

Kết nối giữa công tắc và hệ thống phải đảm bảo kín, chắc chắn và phù hợp với tiêu chuẩn kết nối của thiết bị.

Kiểm tra mạch điện

Do SNS-C104X sử dụng tiếp điểm điện, việc đấu nối phải được thực hiện đúng sơ đồ và đúng tải điện cho phép. Khi lắp đặt thực tế, nên tuân thủ tài liệu kỹ thuật của nhà sản xuất và quy định an toàn điện.

Saginomiya SNS-C104X có cần nguồn điện không?

Bản thân cơ cấu cảm nhận áp suất của SNS-C104X hoạt động theo nguyên lý cơ học, không cần nguồn điện để cảm nhận áp suất. Thiết bị sử dụng sự thay đổi áp suất để tác động lên cơ cấu tiếp điểm.

Tuy nhiên, khi SNS-C104X được đưa vào một mạch điều khiển, nguồn điện vẫn có thể được sử dụng cho các thiết bị mà tiếp điểm của công tắc điều khiển.

Đây là điểm khác biệt giữa công tắc áp suất và cảm biến áp suất điện tử: công tắc tạo ra trạng thái đóng/ngắt tiếp điểm, trong khi cảm biến thường tạo tín hiệu đo như 4–20 mA hoặc tín hiệu điện áp tùy loại.

Cần lưu ý gì khi lựa chọn SNS-C104X?

Không chọn thiết bị chỉ dựa vào tên model

Cần kiểm tra áp suất vận hành, áp suất tối đa, môi chất, nhiệt độ và yêu cầu đóng/ngắt của hệ thống.

Kiểm tra dải áp suất

SNS-C104X có dải điều chỉnh tối đa đến 0,4 MPa. Nếu hệ thống yêu cầu ngưỡng điều khiển cao hơn, cần xem xét model khác trong dòng SNS hoặc dòng sản phẩm phù hợp hơn.

Không nhầm áp suất điều chỉnh với áp suất làm việc tối đa

Dải điều chỉnh của SNS-C104X là -0,06 đến 0,4 MPa, trong khi áp suất làm việc tối đa được công bố là 1,5 MPa. Hai thông số này có ý nghĩa khác nhau và không nên sử dụng thay thế cho nhau.

Kiểm tra nhiệt độ môi chất

Dòng SNS có phạm vi nhiệt độ môi chất được công bố từ -20 đến 120°C. Khi sử dụng thực tế cần xác nhận môi chất và nhiệt độ nằm trong điều kiện cho phép của cấu hình cụ thể.

Mua công tắc áp suất Saginomiya SNS-C104X ở đâu?

Khi mua công tắc áp suất Saginomiya SNS-C104X Nhật Bản, khách hàng nên lựa chọn đơn vị có khả năng tư vấn dựa trên thông số kỹ thuật thực tế thay vì chỉ cung cấp sản phẩm theo tên model.

Dantek hiện cung cấp và tư vấn dòng công tắc áp suất Saginomiya, trong đó có model SNS-C104X. Khách hàng có thể cung cấp thông tin về áp suất làm việc, ngưỡng đóng/ngắt, môi chất, nhiệt độ và hệ thống cần điều khiển để được tư vấn model phù hợp.

Kết luận

Công tắc áp suất Saginomiya SNS-C104X Nhật Bản là thiết bị kiểm soát áp suất thuộc dòng SNS của Saginomiya, phù hợp cho các ứng dụng trong hệ thống lạnh, điều hòa không khí và thiết bị công nghiệp. Model có dải điều chỉnh -0,06 đến 0,4 MPa, độ chênh áp từ 0,04 MPa và áp suất làm việc tối đa 1,5 MPa, đáp ứng nhiều nhu cầu điều khiển áp suất trong phạm vi phù hợp.

Nếu bạn đang cần công tắc áp suất Saginomiya SNS-C104X chính hãng Nhật Bản, hãy liên hệ Dantek để được tư vấn chi tiết về thông số, dải áp suất, cách lựa chọn và ứng dụng thực tế. Dantek có thể hỗ trợ xác định model phù hợp dựa trên điều kiện vận hành của hệ thống, giúp bạn hạn chế chọn sai thiết bị và tối ưu hiệu quả sử dụng.
