Mô-men van bướm và cách chọn bộ điều khiển khí nén: vì sao chọn actuator dư tải vẫn có thể sai?

Trong các hệ thống tự động hóa, van bướm kết hợp actuator khí nén là một cấu hình phổ biến nhờ khả năng đóng mở nhanh và dễ tích hợp vào hệ thống điều khiển. Tuy nhiên, việc chọn actuator không nên chỉ dựa trên DN của van hoặc kinh nghiệm “van lớn thì chọn xy-lanh lớn”.

Điểm quan trọng nằm ở mô-men vận hành của van bướm và khả năng tạo lực của actuator trong từng trạng thái làm việc.

Đối với một valve công nghiệp, actuator phải tạo đủ mô-men để van mở, đóng và giữ vị trí theo yêu cầu. Tân Thành chia sẻ bài viết này nhằm phân tích những yếu tố thường bị bỏ qua khi lựa chọn van bướm Butterfly Valve đi kèm bộ điều khiển khí nén.

1. Vì sao DN không thể quyết định kích thước actuator?

Hai van bướm công nghiệp cùng DN có thể yêu cầu mô-men hoàn toàn khác nhau.

Mô-men có thể bị ảnh hưởng bởi:

• Thiết kế đĩa.
• Thiết kế seat.
• Vật liệu seat.
• Áp suất chênh lệch.
• Môi chất.
• Nhiệt độ.
• Tần suất đóng mở.
• Tình trạng ma sát.
• Góc mở.

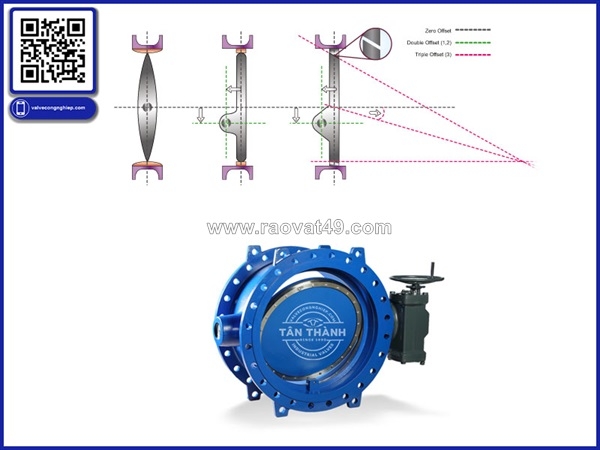

• Thiết kế trục.

Do đó, nếu chỉ nói “DN100 thì chọn actuator size X”, đó chưa phải phương pháp lựa chọn kỹ thuật hoàn chỉnh.

Các tài liệu kỹ thuật về rotary valve xem dynamic torque và các yếu tố liên quan đến tải của van là một phần trong quá trình sizing.

2. Mô-men không phải lúc nào cũng giống nhau trong cả hành trình

Một điểm quan trọng là mô-men cần thiết để vận hành van bướm có thể thay đổi theo vị trí đĩa.

Đặc biệt đối với van có seat đàn hồi, lực ma sát giữa đĩa và seat có thể tạo ra mô-men đáng kể tại vùng đóng.

Khi van bắt đầu mở, tải có thể khác với thời điểm van gần đóng hoàn toàn.

Do đó, actuator phải được đánh giá theo điều kiện bất lợi chứ không chỉ theo một giá trị trung bình.

3. Chênh áp ảnh hưởng tới tải actuator

Khi có chênh áp hai phía, lực tác dụng lên đĩa sẽ tạo ra mô-men lên trục.

Nếu hệ thống có:

• áp suất cao;
• chênh áp lớn;
• đóng mở dưới tải;
• môi chất có mật độ cao;

thì yêu cầu mô-men có thể tăng.

Đây là lý do cùng một van bướm nhưng sử dụng trong đường nước áp thấp và hệ thống process áp cao có thể cần actuator khác nhau.

4. Chọn actuator quá nhỏ: van không đạt hành trình

Trường hợp dễ nhận biết nhất là actuator không đủ mô-men.

Biểu hiện:

• Van đóng không hết.
• Van mở không hết.
• Actuator chạy nhưng đĩa không di chuyển đúng.
• Tín hiệu điều khiển đã về 0% nhưng van vẫn còn rò.
• Hệ thống thường xuyên báo lỗi.

Nếu cố tăng áp suất khí để giải quyết, cần hết sức thận trọng. Áp suất cấp phải nằm trong phạm vi cho phép của actuator và hệ thống.

Không nên biến việc “tăng áp khí” thành giải pháp mặc định cho một actuator được chọn sai.

5. Actuator quá lớn có thực sự tốt?

Không nhất thiết.

Một actuator dư tải quá nhiều có thể khiến hệ thống khó tối ưu, đặc biệt khi van được sử dụng cho điều tiết.

Lực tác động quá lớn có thể tạo thêm tải lên:

• trục;
• seat;
• thân van;
• bộ gá;
• cơ cấu truyền động.

Do đó, nguyên tắc không phải “càng lớn càng tốt” mà là đủ tải, có dự phòng hợp lý và phù hợp với điều kiện thực tế.

6. Bộ điều khiển khí nén tác động đơn và tác động kép

Khi lựa chọn bộ điều khiển khí nén, cần xác định loại actuator.

Actuator tác động kép

Khí nén được sử dụng cho cả hai chiều mở và đóng.

Cấu hình này phù hợp khi hệ thống yêu cầu chủ động điều khiển cả hai hướng.

Actuator tác động đơn

Actuator sử dụng khí nén cho một hướng và lò xo cho hướng còn lại.

Ưu điểm quan trọng là có thể xác định trạng thái fail theo yêu cầu thiết kế.

Ví dụ:

• Fail Close.
• Fail Open.

Đây là yếu tố quan trọng trong các hệ thống cần phản ứng an toàn khi mất khí hoặc mất tín hiệu.

7. Fail Open hay Fail Close?

Đây không đơn thuần là lựa chọn của actuator mà phải xuất phát từ yêu cầu công nghệ.

Ví dụ, một đường cấp môi chất nguy hiểm có thể yêu cầu van chuyển về trạng thái đóng khi mất tín hiệu.

Ngược lại, một số hệ thống cần duy trì dòng làm mát có thể có yêu cầu khác.

Vì vậy, khi đặt van bướm công nghiệp kèm actuator, nên xác định ngay:

Khi mất khí, van phải mở hay đóng?

Nếu không xác định từ đầu, việc chọn actuator và lắp đặt sau này có thể phải thay đổi.

8. ISO 5211 và khả năng lắp actuator

Nhiều butterfly valve hiện đại có chuẩn giao diện lắp actuator. Một số dòng sử dụng kết nối theo ISO 5211 để hỗ trợ việc lắp actuator phù hợp.

Tuy nhiên, cùng có giao diện tương thích không có nghĩa actuator nào cũng phù hợp.

Cần kiểm tra:

• Kiểu trục.
• Kích thước trục.
• Chiều quay.
• Mô-men.
• Kích thước mặt bích.
• Bộ gá.
• Điều kiện khí cấp.

Đối với valve công nghiệp tự động hóa, khả năng tương thích cơ khí và thông số vận hành phải được kiểm tra đồng thời.

9. Van bướm dùng positioner cần lưu ý gì?

Nếu van bướm chỉ làm việc ON/OFF, cấu hình actuator + solenoid valve có thể đáp ứng yêu cầu trong nhiều trường hợp.

Nhưng nếu van cần điều tiết theo tín hiệu analog, hệ thống có thể cần positioner.

Positioner giúp xác định vị trí thực tế của van và điều chỉnh actuator theo tín hiệu điều khiển.

Điều này đặc biệt quan trọng khi van bướm Butterfly Valve được sử dụng trong hệ thống có yêu cầu kiểm soát lưu lượng.

10. Không nên bỏ qua air supply

Actuator khí nén phụ thuộc trực tiếp vào nguồn khí.

Một hệ thống có actuator đủ mô-men trên giấy nhưng nguồn khí không ổn định vẫn có thể vận hành không đạt yêu cầu.

Cần kiểm tra:

• Áp suất khí cấp.
• Lưu lượng khí.
• Chất lượng khí.
• Bộ lọc.
• FRL nếu sử dụng.
• Đường ống khí.
• Kích thước fitting.
• Tốc độ đóng mở mong muốn.

Tốc độ actuator quá nhanh cũng có thể gây shock trong hệ thống.

11. Tốc độ đóng van và nguy cơ water hammer

Đối với hệ thống chất lỏng, việc đóng van quá nhanh có thể tạo ra biến động áp suất.

Do đó, không nên hiểu rằng actuator càng nhanh càng tốt.

Tốc độ đóng mở cần được xác định theo:

• Chiều dài đường ống.
• Lưu lượng.
• Vận tốc dòng.
• Áp suất.
• Loại môi chất.
• Thiết kế hệ thống.

Trong một số trường hợp, cần điều chỉnh tốc độ actuator bằng flow control valve hoặc cấu hình điều khiển phù hợp.

12. Cách lập bảng yêu cầu actuator

Khi yêu cầu báo giá van bướm, nên cung cấp bảng thông tin:

Thông sốNội dung cần cóDNKích thước vanPN/ClassCấp áp suấtMôi chấtNước/khí/dầu/hóa chất...Nhiệt độ°CChênh ápΔPChế độON/OFF hoặc điều tiếtKiểu actuatorDA/SAFail positionFO/FCÁp suất khíbarTín hiệuON/OFF hoặc analogTần suấtSố chu kỳ

Càng đầy đủ thông tin, việc chọn actuator càng sát với thực tế.

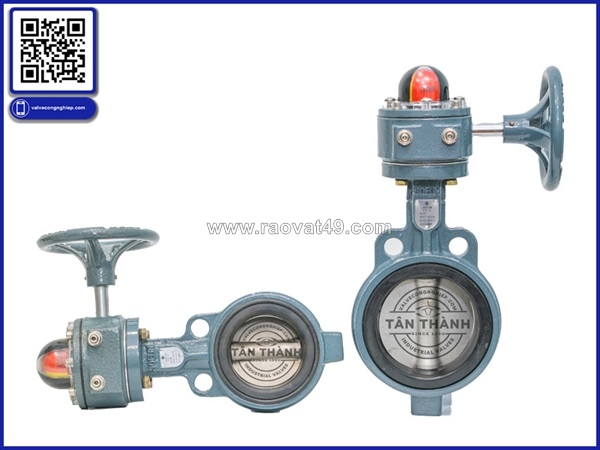

13. Khi nào nên sử dụng hộp số thay vì actuator?

Không phải hệ thống nào cũng cần khí nén.

Nếu van vận hành thủ công với tần suất thấp, hộp số có thể là giải pháp phù hợp.

Ngược lại, nếu van cần:

• đóng mở thường xuyên;
• điều khiển từ xa;
• liên động;
• tự động hóa;
• phản hồi trạng thái;

thì actuator có thể phù hợp hơn.

14. Một số lỗi thường gặp khi chọn actuator

Lỗi 1: Chỉ gửi DN

DN không đủ để tính actuator.

Lỗi 2: Không cung cấp chênh áp

Đây là thông tin quan trọng để đánh giá tải.

Lỗi 3: Không nói rõ fail position

Dẫn tới chọn sai actuator.

Lỗi 4: Không xác định ON/OFF hay modulating

Hai ứng dụng có yêu cầu điều khiển khác nhau.

Lỗi 5: Không kiểm tra nguồn khí

Actuator có thể không đạt tốc độ hoặc mô-men yêu cầu.

Lỗi 6: Không tính điều kiện bất lợi

Việc chọn theo trạng thái bình thường nhưng bỏ qua trạng thái shutoff có thể dẫn đến actuator thiếu tải.

Kết luận

Việc chọn bộ điều khiển khí nén cho van bướm không nên dựa đơn thuần vào DN. Mô-men vận hành, chênh áp, seat, môi chất, fail position, nguồn khí và chế độ điều khiển đều cần được xem xét.

Đối với hệ thống van công nghiệp, van bướm Butterfly Valve, van bướm công nghiệp và valve công nghiệp, Tân Thành khuyến nghị xác định đầy đủ điều kiện vận hành trước khi lựa chọn actuator. Cách tính đúng ngay từ đầu giúp hạn chế tình trạng van không đóng kín, actuator quá tải hoặc hệ thống hoạt động không ổn định.

Tân Thành cung cấp giải pháp van valve công nghiệp theo thông số ứng dụng, giúp người dùng có cơ sở lựa chọn van và bộ điều khiển phù hợp hơn với hệ thống thực tế.
