Trong các hệ thống đường ống sử dụng nước, hóa chất, xử lý nước thải hoặc các môi chất có tính ăn mòn, việc ngăn dòng chảy ngược là một yêu cầu rất quan trọng. Nếu dòng lưu chất quay ngược về phía thiết bị hoặc đường ống phía trước, hệ thống có thể phát sinh nhiều vấn đề như giảm hiệu suất vận hành, gây va đập thủy lực, làm hư hỏng bơm hoặc ảnh hưởng đến chất lượng môi chất.

Đó là lý do Plastic Check Valve – van 1 chiều nhựa được sử dụng ngày càng phổ biến trong nhiều hệ thống đường ống.

Khác với các loại van 1 chiều bằng gang, thép hoặc inox, van 1 chiều nhựa sử dụng các vật liệu polymer như PVC, CPVC, PP hoặc PVDF tùy thiết kế và mục đích sử dụng. Nhờ đặc tính nhẹ, chống ăn mòn và phù hợp với nhiều loại môi chất, dòng van này có những ưu điểm khá rõ rệt nhưng đồng thời cũng tồn tại một số giới hạn cần cân nhắc.

Trong bài viết này, Công ty Tân Thành chia sẻ những kiến thức cơ bản và chuyên sâu về Plastic Check Valve, từ cấu tạo, nguyên lý hoạt động, ưu nhược điểm đến cách lựa chọn và phân biệt với các loại van 1 chiều phổ biến khác.

Plastic Check Valve là gì?

Plastic Check Valve hay còn gọi là van 1 chiều nhựa là thiết bị được lắp đặt trên đường ống với chức năng cho phép lưu chất di chuyển theo một hướng nhất định và hạn chế dòng chảy theo hướng ngược lại.

Điểm đặc trưng của loại van này là quá trình đóng mở thường được thực hiện tự động dựa trên sự thay đổi của áp suất và hướng dòng chảy. Người vận hành không cần sử dụng tay quay, tay gạt hay bộ truyền động để điều khiển van trong điều kiện làm việc thông thường.

Khi áp suất phía đầu vào đủ lớn, cơ cấu bên trong van sẽ mở để lưu chất đi qua. Khi dòng chảy giảm, dừng hoặc có xu hướng chảy ngược, bộ phận đóng van sẽ trở về vị trí ban đầu, tạo ra trạng thái ngăn dòng.

Vật liệu thân van thường được chế tạo từ các loại nhựa kỹ thuật như:

• PVC – Polyvinyl Chloride.
• CPVC – Chlorinated Polyvinyl Chloride.
• PP – Polypropylene.
• PVDF – Polyvinylidene Fluoride.

Tùy từng loại vật liệu mà van có khả năng chịu nhiệt, chịu hóa chất và áp suất khác nhau. Vì vậy, không nên hiểu đơn giản rằng tất cả van 1 chiều nhựa đều có khả năng làm việc giống nhau.

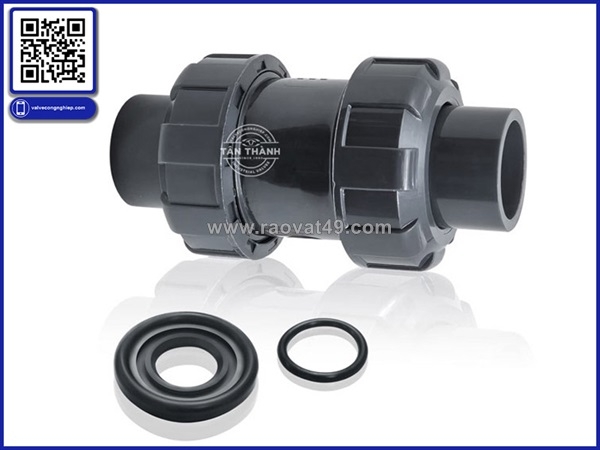

Cấu tạo cơ bản của van 1 chiều nhựa

Cấu tạo của Plastic Check Valve tương đối đơn giản nhưng có thể thay đổi tùy theo từng kiểu thiết kế.

Một van 1 chiều nhựa thường bao gồm các bộ phận chính:

1. Thân van

Thân van là bộ phận bao quanh và bảo vệ cơ cấu bên trong. Đây cũng là bộ phận tiếp xúc trực tiếp với môi chất nên vật liệu chế tạo có vai trò rất quan trọng.

PVC thường được sử dụng trong các hệ thống nước và một số môi trường hóa chất phù hợp. PP có khả năng chống lại nhiều loại hóa chất. Trong khi đó, PVDF thường được lựa chọn cho những ứng dụng yêu cầu khả năng chống hóa chất và điều kiện làm việc cao hơn.

2. Bộ phận đóng mở

Tùy thiết kế, bộ phận này có thể là:

• Lá van.
• Đĩa van.
• Bi van.
• Piston.
• Cánh van.
• Cơ cấu lò xo.

Đây là bộ phận quyết định trực tiếp đến nguyên lý hoạt động của van.

3. Gioăng làm kín

Gioăng có nhiệm vụ hạn chế rò rỉ khi van ở trạng thái đóng. Vật liệu gioăng cũng cần tương thích với môi chất, nhiệt độ và áp suất làm việc.

Một số vật liệu gioăng phổ biến có thể kể đến EPDM, FPM/FKM hoặc các vật liệu đàn hồi khác tùy thiết kế.

4. Lò xo

Không phải Plastic Check Valve nào cũng sử dụng lò xo. Với các dòng van 1 chiều lò xo, lò xo tạo lực đẩy giúp đĩa van trở về vị trí đóng khi áp suất dòng chảy không còn đủ để duy trì trạng thái mở.

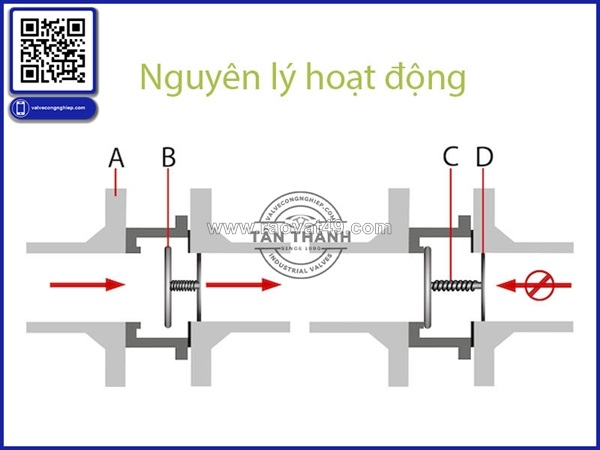

Nguyên lý hoạt động của Plastic Check Valve

Nguyên lý của check valve khá đơn giản.

Khi lưu chất chảy đúng chiều thiết kế, áp suất của dòng chảy tác động lên bộ phận đóng mở. Nếu lực tác động đủ lớn, cơ cấu này dịch chuyển khỏi vị trí đóng và tạo ra đường dẫn cho lưu chất đi qua.

Khi dòng chảy giảm hoặc xuất hiện áp suất ngược, bộ phận đóng mở sẽ trở về vị trí ban đầu. Van đóng lại và hạn chế dòng lưu chất quay ngược.

Ví dụ, trong hệ thống bơm nước, van 1 chiều có thể được lắp trên đường ống để hạn chế nước từ phía sau chảy ngược về bơm khi bơm dừng.

Tuy nhiên, hiệu quả ngăn dòng ngược còn phụ thuộc vào thiết kế van, áp suất hệ thống, vị trí lắp đặt và đặc tính của môi chất.

Ưu điểm của Plastic Check Valve

1. Khả năng chống ăn mòn tốt

Đây là một trong những ưu điểm đáng chú ý nhất của van 1 chiều nhựa.

Không giống một số vật liệu kim loại có thể bị oxy hóa hoặc ăn mòn trong môi trường nhất định, nhiều loại nhựa kỹ thuật có khả năng chống lại hóa chất tương đối tốt.

Vì vậy, Plastic Check Valve có thể được ứng dụng trong:

• Hệ thống xử lý nước.
• Hệ thống hóa chất.
• Xử lý nước thải.
• Hệ thống hồ bơi.
• Một số dây chuyền sản xuất sử dụng hóa chất.
• Hệ thống tưới tiêu.
• Đường ống dẫn dung dịch phù hợp với vật liệu van.

Tuy nhiên, khả năng chống hóa chất không có nghĩa là van nhựa phù hợp với mọi loại hóa chất. Cần kiểm tra bảng tương thích vật liệu trước khi lựa chọn.

2. Trọng lượng nhẹ

So với nhiều loại van 1 chiều bằng kim loại, van nhựa thường có trọng lượng thấp hơn đáng kể.

Điều này mang lại một số lợi ích trong quá trình:

• Vận chuyển.
• Bốc dỡ.
• Lắp đặt.
• Bảo trì.
• Thi công các hệ thống đường ống lớn.

Trọng lượng nhẹ cũng giúp giảm tải lên hệ thống đường ống trong một số trường hợp.

3. Không bị gỉ sét theo cách của vật liệu kim loại

Một vấn đề thường gặp ở van kim loại là hiện tượng oxy hóa hoặc ăn mòn bề mặt trong môi trường thích hợp.

Với van nhựa, vấn đề gỉ sét kim loại không xảy ra theo cơ chế tương tự. Đây là ưu điểm đáng chú ý khi van được sử dụng trong môi trường ẩm ướt hoặc một số hệ thống xử lý nước.

4. Bề mặt bên trong tương đối trơn

Một số loại nhựa có bề mặt trong tương đối nhẵn, giúp hạn chế sự bám cặn trong điều kiện phù hợp.

Đặc điểm này có thể mang lại lợi ích cho các hệ thống dẫn nước hoặc một số môi chất có nguy cơ tạo cặn.

Tuy nhiên, mức độ tổn thất áp suất thực tế vẫn phụ thuộc vào thiết kế van, kích thước đường ống và lưu lượng.

5. Chi phí có thể hợp lý

Tùy vật liệu và thiết kế, Plastic Check Valve có thể mang lại giải pháp kinh tế cho những hệ thống không yêu cầu vật liệu kim loại có độ bền cơ học hoặc khả năng chịu nhiệt quá cao.

Đây là một trong những lý do van 1 chiều nhựa được sử dụng phổ biến trong nhiều hệ thống dân dụng và công nghiệp nhẹ.

Nhược điểm của Plastic Check Valve

Bên cạnh các ưu điểm, van 1 chiều nhựa cũng có những giới hạn nhất định.

1. Khả năng chịu nhiệt có giới hạn

Đây là yếu tố cần đặc biệt lưu ý.

Không phải loại nhựa nào cũng chịu được nhiệt độ cao. Khi nhiệt độ vượt quá giới hạn cho phép, vật liệu có thể bị biến dạng hoặc suy giảm tính chất cơ học.

Do đó, trước khi sử dụng cần kiểm tra:

Nhiệt độ môi chất → vật liệu van → áp suất làm việc → điều kiện thực tế.

Không nên lựa chọn van chỉ dựa vào kích thước đường ống.

2. Khả năng chịu áp suất cơ học thường thấp hơn một số van kim loại

Trong những hệ thống áp suất cao, van bằng gang, thép hoặc inox có thể phù hợp hơn tùy ứng dụng.

Van nhựa có giới hạn chịu áp suất riêng và giới hạn này có thể thay đổi theo nhiệt độ. Khi nhiệt độ tăng, khả năng chịu áp suất của một số vật liệu nhựa cũng có thể giảm.

Vì vậy, cần xem xét đồng thời cả pressure rating và temperature rating.

3. Không phù hợp với mọi môi trường làm việc

Mặc dù nhựa có khả năng chống ăn mòn tốt, mỗi loại nhựa lại có đặc tính hóa học khác nhau.

Ví dụ, một môi chất có thể tương thích tốt với PVC nhưng không nhất thiết phù hợp với một loại nhựa khác.

Do đó, lựa chọn vật liệu cần dựa trên:

• Thành phần hóa học của môi chất.
• Nồng độ hóa chất.
• Nhiệt độ.
• Áp suất.
• Thời gian tiếp xúc.
• Điều kiện vận hành.

4. Độ bền cơ học có thể thấp hơn van kim loại

Trong môi trường có rung động mạnh, va đập cơ học hoặc điều kiện thi công khắc nghiệt, van nhựa cần được bảo vệ và lắp đặt đúng kỹ thuật.

Việc siết ren quá mạnh hoặc tác động lực không phù hợp cũng có thể gây hư hỏng thân van.

Các loại van 1 chiều phổ biến

Plastic Check Valve không phải là một kiểu van duy nhất. Tùy cơ cấu đóng mở, van 1 chiều có thể được chia thành nhiều loại.

Van 1 chiều lá lật

Van 1 chiều lá lật sử dụng một lá van có khả năng lật theo hướng dòng chảy.

Khi lưu chất chảy đúng hướng, lá van mở ra. Khi dòng chảy dừng hoặc đảo chiều, lá van trở về vị trí đóng.

Loại này thường được sử dụng trong hệ thống nước, đường ống công nghiệp và các hệ thống cần hạn chế dòng chảy ngược.

Van 1 chiều lò xo

Van 1 chiều lò xo sử dụng lò xo để tạo lực đóng.

Ưu điểm của thiết kế này là van có thể đóng tương đối nhanh khi dòng chảy thay đổi. Tuy nhiên, lực lò xo cũng tạo thêm một mức cản dòng nhất định.

Van 1 chiều lò xo có thể có nhiều kiểu thiết kế khác nhau như dạng nâng, dạng piston hoặc dạng cartridge.

Van 1 chiều cánh bướm

Van 1 chiều cánh bướm sử dụng đĩa hoặc cánh van có khả năng xoay quanh trục.

Thiết kế này thường có kích thước tương đối gọn và có thể được sử dụng trong nhiều hệ thống đường ống.

Cần phân biệt van 1 chiều cánh bướm với van bướm điều khiển. Van bướm thông thường là van điều khiển dòng chảy, trong khi van 1 chiều cánh bướm chủ yếu hoạt động tự động theo hướng dòng chảy.

Van 1 chiều bi

Van 1 chiều bi sử dụng một viên bi làm cơ cấu đóng mở.

Khi dòng chảy đi đúng hướng, viên bi được đẩy khỏi vị trí làm kín. Khi dòng chảy đảo chiều, viên bi trở về vị trí đóng.

Thiết kế này thường được bắt gặp trong các hệ thống nước, bơm và một số ứng dụng xử lý chất lỏng.

So sánh van 1 chiều nhựa với van 1 chiều kim loại

Việc lựa chọn giữa nhựa và kim loại không nên dựa vào tiêu chí "loại nào tốt hơn", mà cần dựa vào điều kiện vận hành thực tế.

Tiêu chíVan 1 chiều nhựaVan 1 chiều kim loạiTrọng lượngNhẹThường nặng hơnChống ăn mònTốt với môi chất phù hợpPhụ thuộc vật liệuChịu nhiệtCó giới hạn tùy loại nhựaThường tốt hơnĐộ bền cơ họcTrung bình tùy vật liệuThường cao hơnKhả năng chịu ápTùy loại và nhiệt độCó nhiều lựa chọn áp suất caoỨng dụng hóa chấtTốt với vật liệu tương thíchPhụ thuộc kim loạiChi phíCó thể tiết kiệmTùy vật liệu và thiết kếLắp đặtTương đối thuận tiệnCó thể yêu cầu thiết bị nâng với kích thước lớn

Bảng trên chỉ mang tính chất tham khảo. Thông số thực tế cần căn cứ vào catalogue và tiêu chuẩn kỹ thuật của từng sản phẩm.

Plastic Check Valve được ứng dụng ở đâu?

Nhờ đặc tính chống ăn mòn và trọng lượng nhẹ, van 1 chiều nhựa có thể xuất hiện trong nhiều hệ thống như:

Hệ thống cấp thoát nước

Van được sử dụng để hạn chế dòng nước chảy ngược, bảo vệ thiết bị và duy trì hướng dòng chảy.

Hệ thống xử lý nước

Trong các hệ thống lọc và xử lý nước, van 1 chiều giúp kiểm soát hướng lưu chất giữa các thiết bị.

Hệ thống xử lý hóa chất

Đây là một nhóm ứng dụng đáng chú ý của van nhựa, đặc biệt khi môi trường có khả năng ăn mòn kim loại.

Tuy nhiên, phải kiểm tra độ tương thích hóa chất của PVC, PP, CPVC hoặc PVDF trước khi sử dụng.

Hệ thống hồ bơi

Van 1 chiều nhựa có thể được sử dụng trong các đường ống tuần hoàn, lọc và xử lý nước hồ bơi.

Hệ thống tưới tiêu

Nhờ trọng lượng nhẹ và khả năng chống ăn mòn, van nhựa cũng có thể được ứng dụng trong các hệ thống tưới tiêu phù hợp.

Những yếu tố cần quan tâm khi lựa chọn van 1 chiều nhựa

Để lựa chọn đúng Plastic Check Valve, không nên chỉ quan tâm đến DN của đường ống.

Có ít nhất 7 yếu tố cần kiểm tra:

1. Loại môi chất: nước, khí, hóa chất hay dung dịch đặc biệt.

2. Nhiệt độ làm việc: xác định vật liệu nhựa có đáp ứng được hay không.

3. Áp suất làm việc: cần đối chiếu với áp suất danh định của van.

4. Vật liệu thân van: PVC, CPVC, PP, PVDF...

5. Vật liệu gioăng: cần tương thích với môi chất.

6. Kiểu kết nối: ren, socket, union, mặt bích hoặc các kiểu kết nối khác.

7. Hướng và vị trí lắp đặt: phải tuân thủ yêu cầu của nhà sản xuất.

Ngoài ra, cũng cần xem xét lưu lượng, tổn thất áp suất và nguy cơ búa nước nếu hệ thống có yêu cầu đặc biệt.

Một số lưu ý khi lắp đặt Plastic Check Valve

Lắp đặt đúng kỹ thuật ảnh hưởng trực tiếp đến tuổi thọ và khả năng làm việc của van.

Trước tiên, cần xác định đúng chiều mũi tên dòng chảy trên thân van. Đây là yếu tố đặc biệt quan trọng đối với tất cả các loại check valve.

Đường ống trước khi lắp van nên được vệ sinh để hạn chế cặn bẩn hoặc vật thể lạ lọt vào bên trong.

Không nên dùng lực quá lớn khi siết các kết nối ren nhựa. Việc siết quá chặt có thể gây nứt hoặc biến dạng bộ phận kết nối.

Đối với đường ống nhựa, cần đảm bảo đường ống được cố định phù hợp, tránh để trọng lượng hoặc rung động của hệ thống tạo tải quá lớn lên thân van.

Ngoài ra, cần tuân thủ hướng dẫn lắp đặt của nhà sản xuất thay vì áp dụng một phương pháp chung cho tất cả các loại van.

Có nên sử dụng Plastic Check Valve không?

Câu trả lời phụ thuộc vào điều kiện cụ thể của hệ thống.

Nếu hệ thống cần một loại van 1 chiều có trọng lượng nhẹ, khả năng chống ăn mòn tốt và môi chất tương thích với vật liệu nhựa, Plastic Check Valve có thể là một lựa chọn phù hợp.

Ngược lại, nếu hệ thống có nhiệt độ rất cao, áp suất lớn, rung động mạnh hoặc yêu cầu độ bền cơ học cao, cần cân nhắc các dòng van kim loại hoặc vật liệu chuyên dụng khác.

Điều quan trọng nhất không phải là lựa chọn "van nhựa hay van kim loại", mà là lựa chọn đúng vật liệu và kiểu thiết kế dựa trên điều kiện vận hành thực tế.

Kết luận

Plastic Check Valve – van 1 chiều nhựa là một giải pháp được ứng dụng trong nhiều hệ thống đường ống nhờ trọng lượng nhẹ, khả năng chống ăn mòn và sự đa dạng về vật liệu như PVC, CPVC, PP và PVDF.

Tuy nhiên, loại van này cũng có những giới hạn về nhiệt độ, áp suất và độ bền cơ học. Vì vậy, việc lựa chọn cần dựa trên các thông số thực tế của hệ thống thay vì chỉ dựa vào kích thước hoặc giá thành.

Bên cạnh Plastic Check Valve, trên thị trường còn có nhiều dòng check valve khác như van 1 chiều lá lật, van 1 chiều lò xo, van 1 chiều cánh bướm, van 1 chiều bi... Mỗi thiết kế đều có nguyên lý hoạt động, ưu điểm và phạm vi ứng dụng riêng.

Công ty Tân Thành chia sẻ những nội dung trên nhằm giúp người dùng, kỹ thuật viên và những người đang tìm hiểu về thiết bị đường ống có thêm kiến thức để phân biệt và lựa chọn loại van 1 chiều phù hợp với từng hệ thống.
